环形防护网的常用规格以及简单介绍

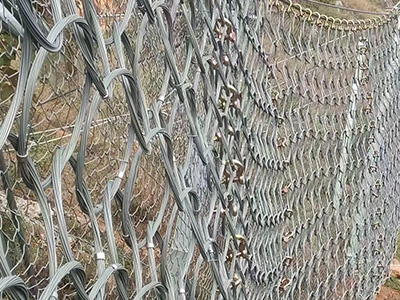

RXI-250型环形防护网采用规格为R5/3/300型环形网代替传统的钢丝绳网、钢丝格栅网：应选用强度低于600MPa的钢丝编织的格栅网。规格为：SO/2.2/50。支撑绳：用以实现金属柔性网按设计形式铺挂、对金属柔性网起支撑加固作用的钢丝绳。RXI-025型被动防护网采用的支撑绳为12MM热镀锌钢丝绳。缝合绳：将金属柔性网间或其与支撑绳缝合联结的钢丝绳。直径为8毫米。钢丝绳锚杆：将单根钢丝绳从中点处弯折，在弯折处嵌入鸡心环并用绳卡或铝合金紧固套管固定的防护网专用柔性锚杆。在被动网中特称为拉锚锚杆。减压环：穿挂于被动网支撑绳和上拉锚绳上的由钢管弯制加工而成的环状构件，当支撑绳和上拉锚绳所受拉力达到设定值时，减压环通过发生变形位移。钢柱采用H型钢材加工而成，并根据高度的不同采用相应型号的H形钢型号。
RXI-050型环形防护网由规格为R7/3/300型环形网、钢柱间距10、减压环、16毫米人字形上拉锚绳并设有减压环，侧拉锚固系统以及中间加固锚固系统安装组合成山坡的柔性落石挡墙结构。RXI-050型环形防护网系统设计防护能量在500KJ的滚落石体。
RXI-075型环形网采用规格为R7/3/300型热镀锌钢丝环形网为防护主体，并由钢柱、支撑绳、拉锚绳、缝合绳、减压环等构件安装而成的山坡防护挡墙结构，以实现对山坡滚石的防护目的。RXI-075型环形网的防护可拦截能量在750KJ的以内的落石冲击能。

RXI-100型环形防护网采用热镀锌钢丝环形网（规格为R9/3/300）为主要防护主体并由钢柱、支撑钢绳、锚固系统支撑安装成连续柔性落石挡墙，添加缓冲系统（及减压环）进一步简化系统结构，提升防护能力，RXI-100型环形防扩n网的最大防护落石冲击能为1000KJ。
RXI-150型环形防护网采用热镀锌处理钢丝盘结成12个钢丝环的环形网取代传统的钢丝绳网，以此为基础的环形防护网能够实现阻拦能量在1500kJ以内的落石。并能进一步简化结构形式（如支撑绳和减压环的配置）、方便局部受损后的维护修复。
RXI-200型环形防护网采用规格为R19/3/300型环形网代替传统的钢丝绳网、钢丝格栅网：应选用强度低于600MPa的钢丝编织的格栅网。规格为：SO/2.2/50。支撑绳：用以实现金属柔性网按设计形式铺挂、对金属柔性网起支撑加固作用的钢丝绳。RX-025型被动防护网采用的支撑绳为12MM热镀锌钢丝绳。缝合绳：将金属柔性网间或其与支撑绳缝合联结的钢丝绳。直径为8毫米。钢丝绳锚杆：将单根钢丝绳从中点处弯折，在弯折处嵌入鸡心环并用绳卡或铝合金紧固套管固定的防护网专用柔性锚杆。在被动网中特称为拉锚锚杆。减压环：穿挂于被动网支撑绳和上拉锚绳上的由钢管弯制加工而成的环状构件，当支撑绳和上拉锚绳所受拉力达到设定值时，减压环通过发生变形位移。钢柱采用H型钢材加工而成，并根据高度的不同采用相应型号的H形钢型号。
